[VF 6] Hệ thống điện áp cao VF 6: Tổng quan chi tiết và hướng dẫn an toàn

Hệ thống điện áp cao đóng vai trò là trái tim của xe điện VF 6, chịu trách nhiệm cung cấp và phân phối năng lượng cho toàn bộ các hệ thống vận hành. Việc nắm vững kiến thức về cấu tạo và nguyên tắc hoạt động của hệ thống này không chỉ giúp chủ xe hiểu rõ hơn về xe của mình mà còn đảm bảo an toàn trong quá trình sử dụng.

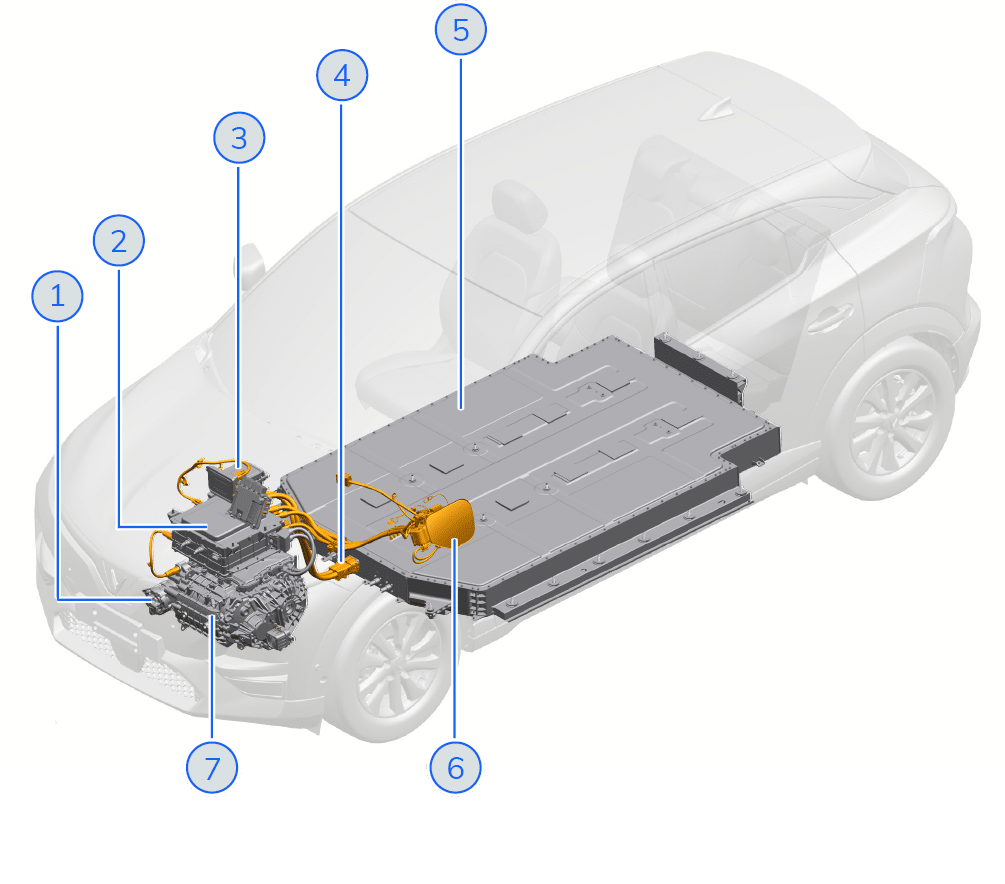

Cấu tạo hệ thống điện áp cao VF 6

Các thành phần cốt lõi

Hệ thống điện áp cao trên xe điện VF 6 được thiết kế với các bộ phận chuyên biệt, mỗi thành phần đảm nhận một chức năng riêng biệt:

Máy nén khí điện xoay chiều

√ Điều khiển hoạt động của hệ thống điều hòa không khí.
√ Duy trì nhiệt độ thoải mái trong khoang lái.
√ Làm mát pin HV (High Voltage Battery), giúp duy trì hiệu suất và tuổi thọ của bộ pin.

Bộ phân phối và chuyển đổi năng lượng

√ Bộ phân phối năng lượng: Phân chia điện năng đến các thiết bị.
√ Bộ điều khiển sạc: Quản lý quá trình nạp pin.
√ Bộ chuyển đổi DC-DC: Điều chỉnh điện áp phù hợp với từng thiết bị.

Máy sưởi điện áp cao

√ Cung cấp hệ thống sưởi ấm cho khoang xe.

Hệ thống dây điện cao áp

√ Kết nối và truyền tải điện năng giữa các bộ phận.
√ Được thiết kế với tiêu chuẩn an toàn cao.

Pin cao áp

√ Đóng vai trò nguồn năng lượng chính của xe.
√ Lưu trữ và cung cấp điện năng cho toàn bộ hệ thống.

Cổng sạc

√ Tiếp nhận nguồn điện từ trạm sạc bên ngoài.
√ Hỗ trợ các chuẩn sạc khác nhau.

Hệ thống truyền động điện (EDS)

√ Chuyển đổi điện năng thành động lực cơ học.
√ Đảm bảo xe vận hành mượt mà và hiệu quả.

Hướng dẫn nhận biết và an toàn

Cách nhận biết hệ thống điện áp cao

Để đảm bảo an toàn cho người sử dụng, VF 6 được trang bị hệ thống nhận diện rõ ràng:

√ Mã màu nhận diện: Tất cả dây dẫn và cáp cao áp được bao phủ bằng màu cam hoặc đỏ.
√ Nhãn cảnh báo: Các nhãn thông tin chi tiết được dán kèm tại các vị trí quan trọng.
√ Hướng dẫn sử dụng: Luôn đọc kỹ và tuân thủ nghiêm ngặt các chỉ dẫn trên nhãn.

Các nguyên tắc an toàn cơ bản

Cảnh báo nghiêm trọng về điện giật

Tuyệt đối không chạm vào bất kỳ bộ phận điện áp cao nào, ngay cả trong các trường hợp:

√ Pin đã yếu hoặc cạn kiệt.
√ Xe đã tắt máy hoàn toàn.
√ Hệ thống có vẻ không hoạt động.

Lý do: Nguy cơ điện giật và cháy nổ vẫn tồn tại do đặc tính của hệ thống điện áp cao.

Nguyên tắc bảo dưỡng và sửa chữa

Những việc tuyệt đối không được làm:

√ Tự ý tháo rời bất kỳ bộ phận nào trong hệ thống điện áp cao.
√ Thay thế dây cáp hoặc đầu nối mà không có chuyên môn.
√ Thực hiện bảo dưỡng các khu vực được đánh dấu nguy hiểm.

Lưu ý quan trọng: Hệ thống điện áp cao VF 6 không có bộ phận nào được thiết kế để người dùng cuối tự bảo dưỡng. Mọi can thiệp đều cần thực hiện bởi kỹ thuật viên được đào tạo chuyên môn.

Kết luận

Hệ thống điện áp cao chính là “trái tim” của VF 6, chịu trách nhiệm cung cấp và phân phối năng lượng cho toàn bộ hoạt động của xe. Việc hiểu rõ cấu tạo cũng như tuân thủ các nguyên tắc an toàn không chỉ giúp chủ xe yên tâm hơn trong quá trình sử dụng mà còn góp phần kéo dài tuổi thọ phương tiện. Đặc biệt, với đặc thù kỹ thuật phức tạp, hệ thống này chỉ nên được kiểm tra và bảo dưỡng bởi đội ngũ kỹ thuật viên chuyên môn để đảm bảo an toàn tuyệt đối.
